써니타리 피팅류 규격

써니타리 피팅은 단순한 배관 연결용 부품이 아닌, 세척(CIP/SIP), 오염 방지, 분리 용이성까지 고려한 위생 설비 부품군이기 때문에, 설비 설계 단계부터 규격 선택이 매우 중요합니다.



써니타리 피팅류 규격



써니타리 피팅류 규격의 표준화와 선택 가이드

써니타리 피팅(Sanitary Fittings)은 위생성이 중요한 배관 시스템에 필수적으로 사용되며, 표면 처리 상태, 연결 방식, 내식성 등에 따라 다양한 규격으로 구분됩니다. 대표적으로 ISO, DIN, ASME-BPE 등 국제 표준이 적용되며, 국내에서는 KS 규격 또는 JIS 규격도 일부 병행하여 사용됩니다.



---

주요 써니타리 피팅 규격 비교표

구분규격명국가/조직특징적용 분야

ISO	ISO 1127, ISO 2852	국제 표준	클램프 연결 중심, 전 세계 보편적 사용	식음료, 바이오
DIN	DIN 11850, DIN 11864	독일 산업규격	나사형, 플랜지형 등 구조 다양	제약, 정밀화학
ASME-BPE	ASME BPE	미국 기계학회	고위생 설비 전용, 용접성/세정성 강조	제약, 생명공학
3A	3A Sanitary Standards	미국 유제품 협회	우유 및 식품 제조 중심, 빠른 분리성	낙농/식품공정
KS	KS D 3595 외	한국 산업규격	배관용 스테인리스 피팅 기준	일반 식품 제조
JIS	JIS G3447, G3448	일본 산업규격	얇은 두께, 간단한 구조	소형 장비 배관



---

규격 선택 시 고려 요소

1. 위생 등급
   • 제약/바이오 공정: ASME-BPE, DIN 11864
   • 식품/음료: ISO, 3A, JIS
2. 클린성 유지
   • 내면 조도(Ra) 0.4μm 이하인 제품 요구됨
   • 전해연마 처리 여부 확인 필요
3. 세정 용이성(CIP/SIP)
   • 오염 잔류 방지를 위해 구조 간단한 클램프형 선택
   • 증기/화학 세정에 적합한 용접형 구조 고려
4. 부품 호환성
   • 동일 규격 간 상호 호환 가능성 확인
   • 예: ISO 규격 피팅과 ISO 규격 밸브 간 호환 보장

---

써니타리 피팅 주요 타입 및 구성 요소

피팅 유형설명일반 소재연결 방식

엘보우 (Elbow)	배관의 방향 전환	SUS 304/316L	클램프, 용접
티 (Tee)	흐름 분기	SUS 316L	클램프, 나사
리듀서 (Reducer)	직경 변경	SUS 316L	클램프
클램프 (Clamp)	분리/연결 용이	SUS 304	트라이 클램프
가스켓 (Gasket)	밀폐용 부품	EPDM, PTFE	클램프 사이 사용
유니온 (Union)	나사식 연결 부품	SUS 304	DIN, SMS 나사



---

마무리

써니타리 피팅류는 단순한 연결부품이 아닌 위생과 안전을 보장하는 핵심 설비 구성요소입니다. 각 규격에 따른 호환성과 적용 환경, 세정 방식 등을 고려하여 적절한 규격을 선택하는 것이 중요하며, 특히 ASME-BPE와 같은 고위생 규격은 제약/바이오 산업에서 점점 더 요구되고 있는 추세입니다.

향후 설비 투자 또는 시스템 개조 시, 해당 설비의 세척 요건, 운영 환경, 연결 구조의 유지보수성 등을 종합적으로 고려한 규격 채택이 장기적 운용 효율성을 결정짓는 핵심 요소가 될 것입니다.

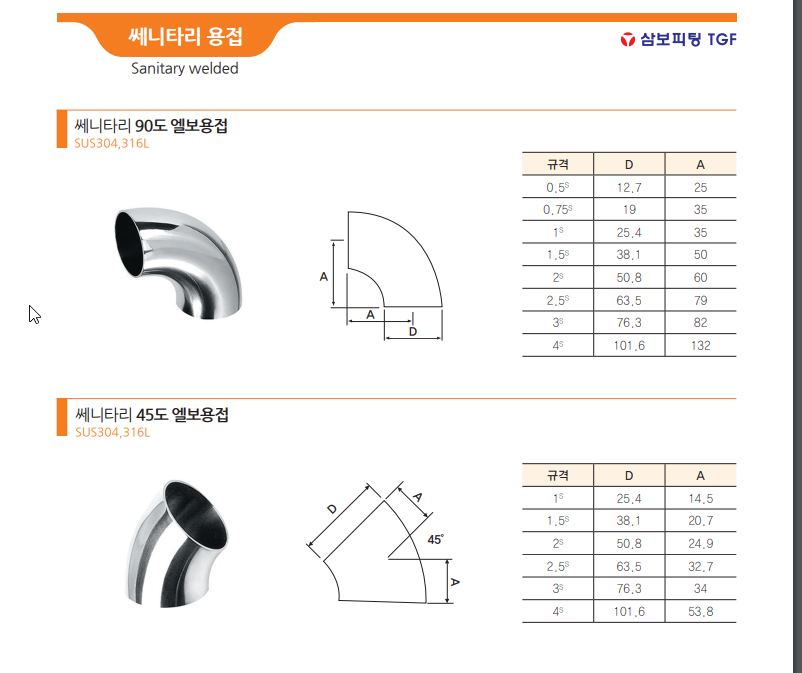

자료출처: 삼보피팅 TGF



써니타리 T



써니타리 티







써니타리 레듀샤



레듀샤

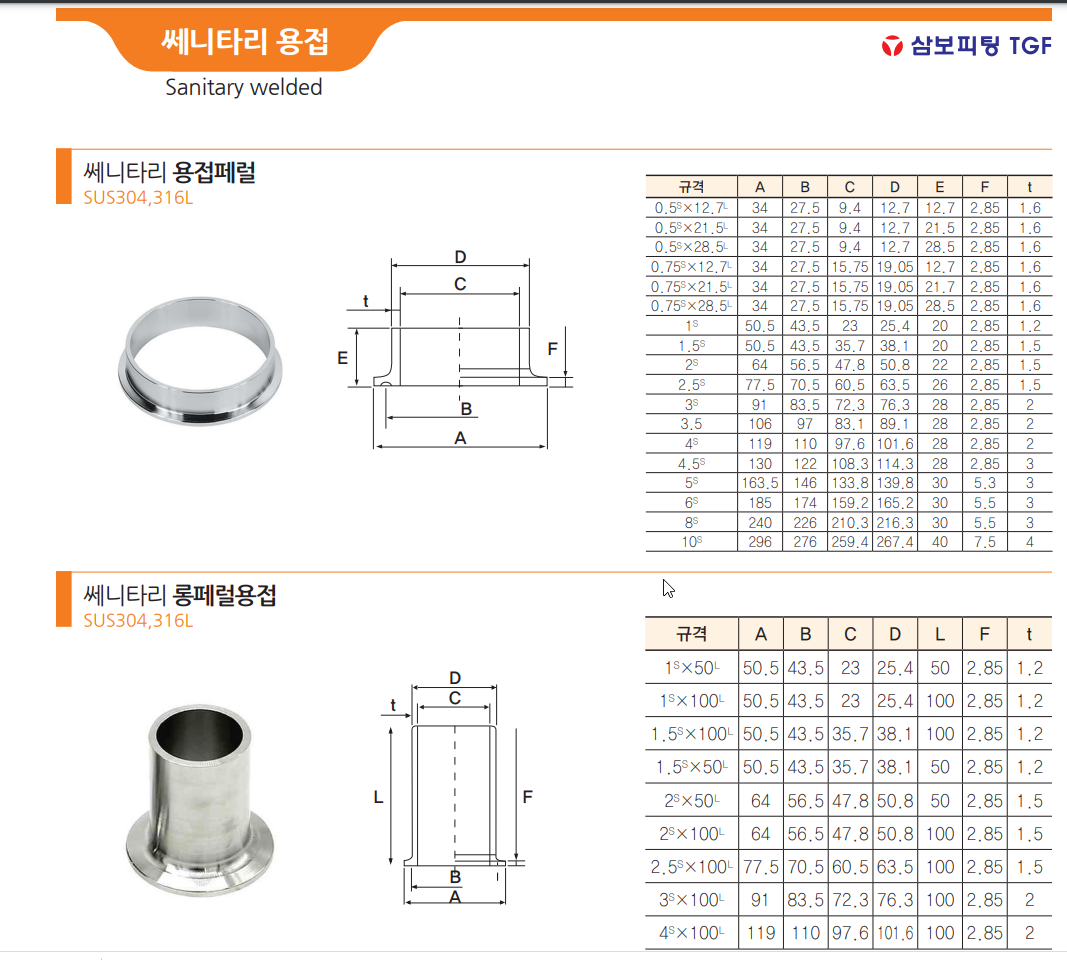

써니타리 패럴 규격





써니타리 규격

써니타리 패럴 배관용



자료출처: 삼보피팅 TGF



써니타리 패럴 니플



패럴니블



써니타리 클램프 행가



클램프

써니타리 타이아후렘밸브, 공기호흡기



자료출처: 삼보피티 TGF



써니타리 밸브, 스트레너, 파이프



스테인레스
